يعد بناء غرف كهرباء في الرياض وفق المخططات الهندسية المعتمدة جزء أساسي في بناء وتصميم أي منشأة سكنية أو تجارية أو صناعية، حيث يساهم التخطيط السابق في تحديد المساحة الدقيقة والموقع الملائم لغرفة الكهرباء بما يضمن تحقيق أعلى مستويات الأمان والسلامة للمبنى.
ومن خلال موقع معلم جبس يتم توضيح الأساليب الهندسية الصحيحة لتأسيس هذه الغرف والإجابة عن التساؤلات المتعلقة باختيار الموقع المناسب لها بالإضافة إلى استعراض أهم العوامل والمعايير الواجب مراعاتها بدقة عند تصميم غرف ومحطات الكهرباء في المخططات الإنشائية لضمان كفاءة التشغيل وتجنب أي مخاطر.
أهمية بناء غرف كهرباء في الرياض
تحمل غرف الكهرباء أهمية كبيرة عند تأسيس وتصميم المنشآت المختلفة خاصة المشاريع الكبرى والمجمعات التجارية والسكينة وذلك لضمان معايير السلامة العامة والكفاءة التشغيلية لشبكات الطاقة، ويساهم بناء غرف كهرباء في الرياض و إدخالها بشكل جيد في المخطط الهندسي للمشروع في تحقيق عدة أهداف أساسية تتمثل فيما يلي:
- يضمن التخطيط الهندسي السابق لغرف الكهرباء حماية المباني والمنشآت والأفراد من المخاطر الكهربائية المحتملة، مثل الحرائق الناتجة عن الالتماسات أو الأعطال المفاجئة في لوحات التوزيع.
- يساهم وجود غرفة كهرباء مركزية ومجهزة في المنشأة في توزيع الأحمال وطاقة التيار بشكل متوازن على كافة الطوابق والأقسام مما يضمن استقرار الوضع وكفاءة عمل الأجهزة والمعدات.
- تتيح الغرفة المخصصة وصول سريع وآمن للفرق الفنية والمهندسين سواء عند الحاجة لإجراء أعمال الصيانة الدورية الوقائية أو عند حدوث أعطال طارئة مما يسهل اكتشاف العطل وإصلاحه في وقت قصير.
- تشترط الجهات والهيئات التنظيمية في المملكة العربية السعودية وجود غرف كهرباء مستقلة في المباني مع ضرورة الالتزام التام بكافة الاشتراطات الفنية مثل توفير أنظمة تهوية فعالة ومستمرة وتأمين العزل المناسب للجدران والأسقف.
المواصفات الفنية لغرف الكهرباء في المخططات
تضع الهيئات السعودية كود خاص للكهرباء يشتمل على المواصفات الفنية الدقيقة وأهم الاشتراطات والمعايير التي يجب الالتزام بها عند تصميم وإعداد مخططات هذه الغرف في المنشآت، ويساهم بناء غرف كهرباء في الرياض وفق هذه الاشتراطات في تحقيق أعلى درجات الأمان وتتمثل هذه المواصفات والمعايير الفنية بالتفصيل فيما يلي:
- يتم تحديد المساحة الإجمالية لغرفة الكهرباء بناءً على حجم المنشأة وطبيعة الأحمال المطلوبة ولكن في الغالب يشترط الكود ألا تقل مساحة الغرفة عن 20 متر مربع وألا يقل الارتفاع الصافي عن 250 سم مع عرض لا يقل عن 240 سم مع ضرورة ترك مسافات وفراغات كافية حول المعدات واللوحات لتسهيل أعمال الصيانة الدورية وضمان التهوية الفعالة.
- يشترط بناء الجدران والأرضيات والأسقف من مواد عالية الجودة غير قابلة للاشتعال ومقاومة للحرائق مع استخدام نوافذ عازلة للحرارة والصوت، كما يتم تركيب أبواب معدنية التي تضمن إحكام الإغلاق مع توفير جودة تهوية ممتازة للمكان.
- يلزم الكود بوجود فتحات ومنافذ تهوية في الغرفة لضمان استمرار تدفق تيارات الهواء الطبيعية أو الميكانيكية مما يحافظ على تبريد الأجهزة بصفة مستمرة ويمنع الارتفاع في درجات الحرارة الذي قد يؤدي إلى حدوث أعطال أو حرائق كهربائية.
- من الضروري تصميم وتركيب شبكة إنارة قوية توفر توزيع جيد للإضاءة في كافة أركان وزوايا الغرفة لتمكين الفنيين من الرؤية الواضحة والدقيقة أثناء الفحص والتشغيل.
- تشمل الاشتراطات الأساسية تزويد الغرفة بنظام مكافحة حريق شامل يحتوي على أجهزة استشعار متطورة للحرارة والدخان وأنظمة إنذار صوتية، بالإضافة إلى توفير أدوات الإطفاء المناسبة والملائمة للحرائق الكهربائية مثل الرشاشات التلقائية أو الخراطيم المعتمدة.
مواقع غرف الكهرباء ضمن المخططات المعمارية
تتعدد الخيارات المتاحة لتحديد مواقع غرف ومحطات الطاقة داخل المنشآت ولكن تظل هناك محددات هندسية تبنى عليها هذه الاختيارات، ويساهم بناء غرف كهرباء في الرياض في المواقع الصحيحة المستندة إلى اشتراطات الكود السعودي في توفير بيئة تشغيل آمنة وتتمثل أفضل مواصفات ومحددات اختيار هذه المواقع فيما يلي:
- يفضل تصميم وتحديد موقع الغرفة بالقرب من مصادر التغذية الخارجية الرئيسية، مثل الواجهات الأمامية للمبنى أو بجوار الشارع العام وذلك لتسهيل تمديد وسحب الكابلات القادمة من شبكة شركة الكهرباء مما يضمن كفاءة عالية وتكلفة أقل.
- يراعى في التصميم المعماري تجنب وضع الغرفة بجانب أو أسفل الأماكن التي تحتوي على تمديدات مائية مثل الحمامات و المطابخ وخزانات المياه وذلك لمنع تسرب الرطوبة أو احتمال حدوث أي تسريبات مائية قد تؤدي إلى ماس كهربائي أو حرائق خطيرة.
- نظراً للحاجة المستمرة لمتابعة اللوحات وإجراء الفحوصات الفنية يشترط أن تكون الغرفة في موقع يسهل على المهندسين والفرق الفنية الوصول إليه سريعاً وبشكل مباشر خاصةً في حالات الطوارئ التي تتطلب التدخل السريع.
- يفضل بناء غرف كهرباء في الرياض بعيداً عن الممرات و قاعات التجمع أو المناطق الخدمية وذلك لرفع مستويات الأمان وتقليل المخاطر على الأفراد في المنشأة.
- في حالة كانت المنشأة تحتوي على مخازن وبشكل خاص تلك المخصصة للمواد القابلة للاشتعال أو المواد الكيميائية فإنه يجب فصل غرفة الكهرباء عنها بمسافات كافية ووضعها في مكان مستقل لتجنب الامتداد الحراري في حالة حدوث أي طارئ.
- يتعين على المخططين والمهندسين مراعاة التوسعات المحتملة للمنشأة على المدى الطويل بحيث تتيح المساحة المحيطة بالموقع إمكانية زيادة سعة الغرفة، أو تركيب محولات إضافية وتعديل الأحمال الكهربائية للتوافق مع الاحتياجات المستجدة للمبنى.
أنواع غرف الكهرباء
تتنوع غرف ومحطات الطاقة داخل المنشآت والمباني بناءً على الوظيفة التشغيلية ونوعية المعدات التي يتم تركيبها بداخلها، ويشمل بناء غرف كهرباء في الرياض ثلاثة أنواع رئيسية تختلف في اشتراطاتها الهندسية ومواصفاتها لتلبية احتياجات المبنى وتشمل:
غرفة المحولات الكهربائية
تعد هذه الغرفة المركز الأساسي لاستقبال التيار الكهربائي القادم من الشبكة الخارجية حيث تتولى تحويل وتخفيض جهد الطاقة من الجهد المتوسط إلى الجهد المنخفض ليصبح التيار مناسب وآمن للاستخدام المباشر داخل المنشأة وتتطلب عمليات بناء غرف كهرباء في الرياض والمخصصة للمحولات مواصفات فنية معتمدة تشمل الآتي:
- تصميم الغرفة بمساحة هندسية ملائمة بحيث لا تقل مساحتها الإجمالية عن 20 متر مربع لاستيعاب المحولات الكبيرة.
- بناء قواعد خرسانية متينة ومخصصة لحمل الأوزان الثقيلة للمحولات مع تأمين عزل حراري ومائي وصوتي كامل للجدران و الأرضيات والأبواب.
- توفير فتحات تهوية طبيعية أو ميكانيكية قوية وممتدة في جميع أنحاء الغرفة للتخلص من الحرارة العالية الناتجة عن عمل المحولات.
- تركيب نظام إطفاء وإنذار متكامل يشتمل على مستشعرات حرارية ودخان و صافرات إنذار صوتية ورشاشات إطفاء ملائمة للمعدات الكهربائية.
- حفر وتأسيس ترنشات وقنوات أرضية منظمة ومحمية لتسهيل عمليات تمديد وسحب الكابلات الكهربائية الضخمة.
غرفة اللوحات الكهربائية
تخصص هذه الغرفة لاستيعاب لوحات التوزيع الرئيسية والفرعية بالإضافة إلى لوحات التحكم في الطاقة والأحمال الموزعة على أقسام المبنى، وحين يتعلق الأمر ببناء غرف كهرباء في الرياض لتوزيع الأحمال فإنها تخضع للمواصفات الفنية التالية:
- لا تتطلب مساحات ضخمة وفي أغلب المخططات المعمارية تكون مساحتها أصغر مقارنة بغرف المحولات الكبيرة.
- تأمين فتحات تهوية ومنافذ مناسبة تضمن استمرار تدفق الهواء وتبريد الألواح والقطع الإلكترونية لحمايتها من التلف.
- الاعتماد على شبكة إضاءة قوية توفر توزيع جيد ومتكافئ للضوء فوق كافة اللوحات لتسهيل عمليات الفحص والقراءة والتشغيل.
غرفة الاتصالات
تواجدها ضروري حيث تحتوي على أجهزة ومعدات شبكات الاتصالات المختلفة و خوادم الإنترنت وأنظمة المراقبة الأمنية والكاميرات بالإضافة إلى أجهزة إنذار الحريق المركزية، وتتطلب مشاريع بناء غرف كهرباء في الرياض دمج غرف الاتصالات بمواصفات معينة وهي:
- بناء وإعداد جدران وأسقف معزولة تماماً ضد التدخلات والموجات الكهرومغناطيسية الخارجية لضمان استقرار الشبكات وحمايتها من التشويش.
- مراعاة توفير أنظمة تهوية وتكييف مستمرة ودقيقة تتناسب مع مساحة الغرفة وحجم الأجهزة الرقمية لمنع ارتفاع حرارتها.
- ترتيب وتنظيم كابلات الشبكات والبيانات داخل مسارات وحوامل خاصة بشكل متناسق ومستقل لمنع حدوث أي تداخلات أو تعقيدات فنية أثناء الصيانة.
كيف تتجنب الأخطاء الشائعة عند رسم غرف الكهرباء
لتجنب الأخطاء الشائعة عند رسم وتخطيط محطات الكهرباء في المخططات الهندسية يجب اتباع خطط تصميم دقيقة ومتوافقة بالكامل مع الكود السعودي، ويساهم الاعتماد على قواعد هندسية صحيحة أثناء بناء غرف كهرباء في الرياض في تجنب المشاكل التشغيلية ومن أهم النصائح والخطوات لتجنب تلك الأخطاء:
- يجب الالتزام بالمساحات والأبعاد القانونية المحددة من قبل هيئة الكود السعودي، وذلك لضمان عمل المحولات والمعدات بكفاءة وتوفير الارتدادات اللازمة لتجنب أي أعطال أو حرائق نتيجة كثرة الأجهزة.
- يتطلب بناء غرف كهرباء في الرياض اختيار موقع مناسب بعيد عن مصادر الرطوبة و المطابخ وخزانات المياه مع الحرص على أن تكون الغرفة بالقرب من مسار دخول التمديدات الخارجية لتسهيل الربط بالشبكة الرئيسية.
- يعد عدم وجود التهوية من أكبر الأخطاء لذلك يجب توفير منافذ تهوية مستمرة في جميع أنحاء الغرفة لتجنب الارتفاع في درجات حرارة اللوحات وهو ما يحمي المنشأة من الأعطال المفاجئة.
- يلزم استخدام مواد عازلة للحرارة والصوت في الأرضيات والجدران مما يساعد على امتصاص الضوضاء الصادرة عن المحولات والحفاظ على درجة حرارة الغرفة ضمن الحدود المسموح بها طوال الوقت.
- يجب استخدام أبواب ونوافذ مصنوعة من خامات مقاومة للحريق لفترات زمنية محددة طبقاً للاشتراطات مع ادخال فتحات التهوية في التصميم بأسلوب فني يضمن التبريد والأمان.
- التخطيط لنظام إطفاء حريق شامل ومتطور حيث يجب أن تشتمل الرسومات الهندسية على أجهزة إنذار صوتية و مستشعرات دقيقة للدخان والحرارة، بالإضافة إلى انظمة الإطفاء التلقائية المناسبة للكهرباء.
- قبل البدء في بناء غرف كهرباء في الرياض يجب مراجعة المخططات الكهربائية وتطابقها مع المخططات المعمارية و الإنشائية والميكانيكية لضمان تكامل الأنظمة وعدم تعارض التمديدات داخل المنشأة.

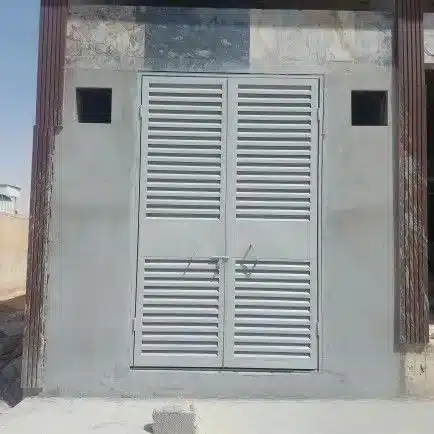

مواصفات أبواب غرف المحولات الكهربائية
في إطار أعمال بناء غرف كهرباء في الرياض يتم توفير واعتماد أبواب تم تصنيعها وتجهيزها بدقة عالية لتتحمل الظروف الحرارية العالية والضغط الهوائي المستمر الناتج عن التشغيل المكثف للمعدات والمحولات الرئيسية داخل المنشأة وتتمثل أهم مواصفات أبواب غرف المحولات والكهرباء المعتمدة فيما يلي:
- يتم تصنيع الأبواب بالكامل من الحديد الصلب القوي وبسماكات متينة تصل حتى 2.5 ملم لضمان توفير أقصى درجات الحماية والأمان.
- تخضع الألواح الحديدية لمعالجة كيميائية متطورة ومكثفة ضد الصدأ والرطوبة مما يضمن استدامتها لسنوات طويلة بدون تلف.
- تطلى الأبواب والمقاطع بـدهانات حرارية خاصة مقاومة لدرجات الحرارة المرتفعة و مضادة للاشتعال وذلك لتوفير خط دفاع آمن في حالات الطوارئ.
- الأبواب مزوّدة بفتحات تهوية مصممة بأسلوب هندسي آمن يضمن استمرار تدفق تيارات الهواء لتبريد الغرفة مع منع دخول الأتربة أو القوارض.
- تأتي هذه الأبواب متوافقة بالكامل مع اشتراطات السلامة والوقاية التابعة للمديرية العامة للدفاع المدني السعودي وكود البناء المعتمد.
- تشتمل الأبواب على نظام إغلاق محكم ومزودة بمفصلات صناعية قوية للغاية ومقاومة للتآكل والإجهاد الناتجة عن الاستخدام المستمر.
كيف يحدد موقع غرفة الكهرباء في المبنى؟
يتم تحديد الموقع بناءً على دراسة معمارية دقيقة حيث يفضل بناء الغرفة بالقرب من مداخل ومسارات التغذية الكهربائية الخارجية وذلك لتسهيل تمديد الكابلات الرئيسية مع مراعاة إبعادها تماماً عن أي مصادر للمياه أو الرطوبة.
ما هي المواد الموصى بها لبناء الغرفة؟
تشتمل المواد المعتمدة على الخرسانة المقاومة للإجهادات والجدران المكسوة بالمواد العازلة للحرارة والصوت بالإضافة إلى استخدام الأبواب المعدنية المقاومة للحريق مثل أبواب الشتر التي تمنع امتداد النيران وتوفر الحماية للمنشأة.
ما هي متطلبات التهوية داخل الغرفة؟
يشترط توفير فتحات تهوية طبيعية كافي أو تركيب أنظمة تهوية ومراوح جدارية مخصصة لسحب الهواء الساخن وذلك لضمان تبريد المحولات واللوحات بصفة مستمرة والحفاظ على درجات الحرارة منخفضة مما يمنع تراكم الغازات ويقلل من احتمال الاعطال.
هل من الضروري توفير نظام إطفاء حريق؟ وما هو نوعه؟
نعم، يعد تركيب نظام مكافحة الحرائق شرط أساسي عند بناء غرف كهرباء في الرياض ويجب أن يكون النظام تلقائي يعتمد على الغازات النظيفة أو غاز ثاني أكسي
وفي نهاية حديثنا نجد أن بناء غرف كهرباء في الرياض بطريقة صحيحة هو خطوة أمان أساسية لحماية المباني المتواجدين به وضمان عمل شبكة الطاقة بأعلى كفاءة، ويؤكد موقع معلم جبس في أن الالتزام باشتراطات الكود السعودي والدفاع بدايةً من اختيار الموقع البعيد عن الرطوبة و توفير المساحات والتهوية الكافية و تركيب الأبواب الحديد هو الضمان الحقيقي لتجنب المخاطر الكهربائية.
